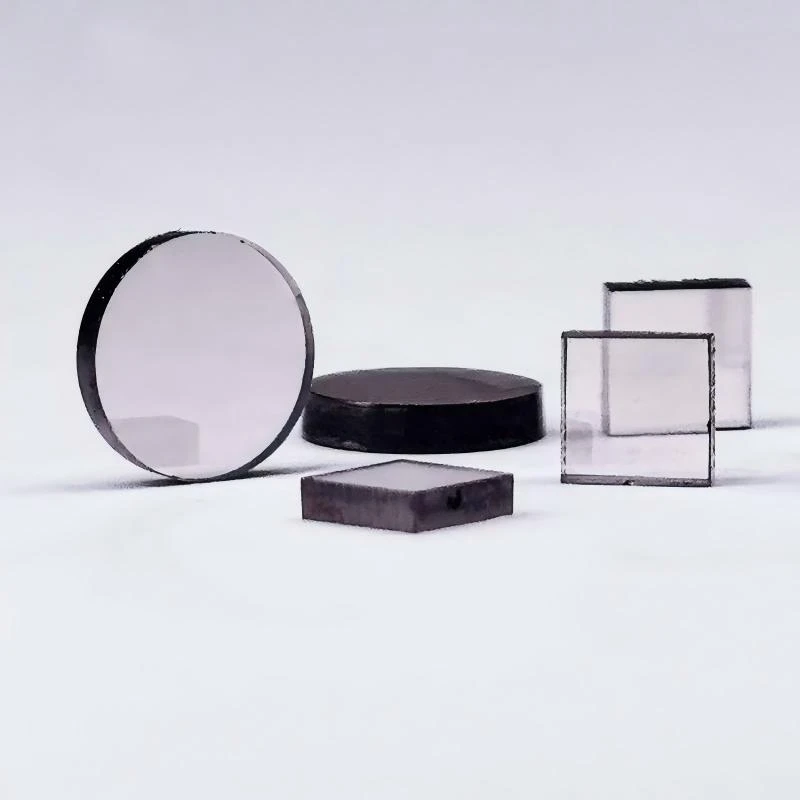

Diamantové IR okno



Diamond IR Window je ultra{0}}vysoce{1}}výkonná infračervená optická komponenta navržená pro náročná prostředí, kde konvenční materiály jako ZnSe, Ge nebo safír nemohou současně zajistit vysokou propustnost, tepelnou vodivost, mechanickou pevnost a odolnost. Vyrábí se pomocí technologie syntetického diamantu CVD o vysoké{3}}čistotě a poskytuje výjimečný infračervený přenos v širokém spektrálním rozsahu a zároveň účinně odvádí teplo generované vysoce-optickými systémy. Tyto vlastnosti z něj dělají ideální řešení pro infračervené zobrazování, laserové systémy, spektroskopická zařízení, letecké senzory a náročné průmyslové monitorovací aplikace vyžadující dlouhou životnost a stabilní optický výkon.





1. Výjimečná tepelná vodivost pro systémy s vysokým-výkonem
Tepelná vodivost CVD diamantu může přesáhnout 1800 W/m·K, což je výrazně vyšší hodnota než u běžných infračervených okenních materiálů. To umožňuje rychlý odvod tepla z vysokoenergetických optických systémů, což snižuje efekty tepelné čočky, optické zkreslení a lokalizované přehřívání, které může snížit přesnost měření nebo zkrátit životnost součástí.

2.Vysoký infračervený přenos s širokým spektrálním pokrytím
Prostřednictvím řízeného růstu krystalů a snižování nečistot během procesu nanášení CVD je úroveň optické absorpce minimalizována. To umožňuje vynikající přenos z ultrafialové oblasti přes infračervené spektrum, díky čemuž je komponenta vhodná pro více technologií snímání a zobrazování pomocí jediné optické platformy.

3. Vynikající mechanická pevnost a odolnost proti opotřebení
Na rozdíl od křehkých infračervených krystalů má syntetický diamant extrémní tvrdost a odolnost proti poškrábání. To výrazně snižuje poškození povrchu způsobené polétavými částicemi, čisticími postupy a dlouhodobým-provozem v průmyslovém prostředí, což pomáhá udržovat optickou čistotu po dlouhou dobu provozu.

4. Vynikající chemická a environmentální stabilita
Hustá diamantová struktura poskytuje silnou odolnost vůči korozivním plynům, vlhkosti a chemicky agresivnímu prostředí. To je zvláště důležité pro průmyslová monitorovací zařízení provozovaná v chemických závodech, polovodičových zařízeních a pobřežních instalacích, kde mohou konvenční optické materiály časem degradovat.

5. Nízká tepelná roztažnost pro rozměrovou stabilitu
Diamant vykazuje extrémně nízký koeficient tepelné roztažnosti, což umožňuje optickému oknu zachovat rozměrovou přesnost při rychlých teplotních výkyvech. To zlepšuje stabilitu systému v letectví, obraně a vědeckých přístrojových aplikacích.





1. Infračervené zobrazování a termokamery
Infračervené zobrazovací systémy vyžadují okna, která umožňují maximální přenos a zároveň odolávají poškození životního prostředí. Vysoká účinnost přenosu a výjimečná tvrdost zajišťují stabilní kvalitu obrazu i ve venkovních monitorovacích systémech, průmyslových inspekcích a-dlouhodobých monitorovacích systémech vystavených prachu a změnám teploty.

2.Vysokovýkonné-laserové systémy
Laserová zařízení generují značné teplo kolem optických rozhraní. Vynikající tepelná vodivost diamantu CVD pomáhá odvádět teplo z optické dráhy, snižuje tepelné zkreslení a zlepšuje stabilitu paprsku. Díky tomu je zvláště cenný ve vysoce-výkonných CO₂ laserech a pokročilých fotonických systémech.

3. Zařízení pro FTIR spektroskopii
Infračervená spektroskopie s Fourierovou-transformací spoléhá na přesný přenos signálu. Široká spektrální transparentnost a nízká optická absorpce pomáhají zlepšit citlivost měření, zejména ve vědeckém výzkumu, farmaceutické analýze a aplikacích charakterizace materiálů.

4.Letecké a obranné senzory
Letecké a satelitní senzorové systémy se často setkávají s rychlými změnami teploty, vibracemi a drsnými provozními podmínkami. Kombinace nízké tepelné roztažnosti, vysoké pevnosti a vynikajícího infračerveného přenosu umožňuje spolehlivý výkon tam, kde není přijatelné optické selhání.

5. Monitorování průmyslových procesů
Mnoho průmyslových procesů zahrnuje vysoké teploty, korozivní plyny nebo abrazivní částice. Diamantová optická okna chrání citlivé senzory při zachování přesných infračervených měření, což snižuje četnost údržby a prostoje zařízení.













Parametr	Specifikace
Materiál	Syntetický diamant CVD
Krystalová struktura	Polykrystalický diamant
Čistota	Větší nebo rovno 99,9 % uhlíku
Přenosový rozsah	UV až daleko infračervené
Tepelná vodivost	Až 1800–2200 W/m·K
Tvrdost	10 Mohů
Hustota	3,51 g/cm³
Koeficient tepelné roztažnosti	~1.0 × 10⁻⁶ /K
Povrchová úprava	Optická kvalita leštěná
Rozsah průměru	3 mm – 150 mm
Rozsah tloušťky	0,2 mm – 10 mm
Plochost	Až λ/10
Drsnost povrchu	Ra < 10 nm (vlastní dostupné)
Možnosti povlakování	AR Coating / Custom Optical Coatings
Provozní prostředí	Vakuum, vysoká teplota, korozivní podmínky
